真空泵都有哪些知識特點，總體結構是怎么樣的

2019/10/10

18964122823

索取優惠報價

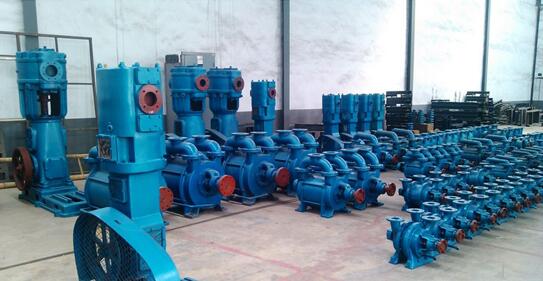

      按真空泵的工作原理，真空泵基本上可以分為兩種類型，即氣體捕集泵和氣體傳輸泵。其廣泛用于冶金、化工、食品、電子鍍膜等行業。真空泵原理真空泵是指利用機械、物理、化學或物理化學的方法對被抽容器進行抽氣而獲得真空的器件或設備。通俗來講，真空泵是用各種方法在某一封閉空間中改善、產生和維持真空的裝置按真空泵的工作原理，真空泵基本上可以分為兩種類型，即氣體捕集泵和氣體傳輸泵。其廣泛用于冶金、化工、食品、電子鍍膜等行業。

1. 1. 真空泵發展史

       隨著真空技術在生產和科學研究領域中對其應用壓強范圍的要求越來越寬，大多需要由幾種真空泵組成真空抽氣系統共同抽氣后才能滿足生產和科學研究過程的要求，由于真空應用部門所涉及的工作壓力的范圍很寬，因此任何一種類型的真空泵都不可能完全適用于所有的工作壓力范圍，只能根據不同的工作壓力范圍和不同的工作要求，使用不同類型的真空泵。隨著真空應用的發展，真空泵的種類已發展了很多種，其抽速從每秒零點幾升到每秒幾十萬、數百萬升。為了使用方便和各種真空工藝過程的需要，有時將各種真空泵按其性能要求組合起來，以機組型式應用。

       近年來， 伴隨著我國經濟持續高速發展，真空泵相關下游應用行業保持快速增長勢頭，同時在真空泵應用領域不斷拓展等因素的共同拉動下，我國真空泵行業實現了持續穩定地快速的發展。常用真空泵包括干式螺桿真空泵、水環泵、往復泵、滑閥泵、旋片泵、羅茨泵和擴散泵等，這些泵是我國國民經濟各行業應用真空工藝過程中必不可少的主力泵種。

2. 2 結構特點

結構特點

（1)泵總體結構型式

真空泵的泵體的布置結構決定了泵的總體結構。

立式結構的進、排氣口水平設置，裝配和連接管路都比較方便。但泵的重心較高，在高速運轉時穩定性差，故這種型式多用于小泵。

     有時為了真空系統管道安裝連接方便，可將排氣口從水平方向接出，即進、排氣方向是相互垂直的。此時，排氣口可以從左或右兩個方向開口，除接排氣管道一端外，另一端堵死或接旁通閥。這種泵結構重心低，高速運轉時穩定性好。臥式泵的進氣口在上，排氣口在下。一般大、中型泵多采用此種結構。

泵的兩個轉子軸與水平面垂直安裝。這種結構裝配間隙容易控制，轉子裝配方便，泵占地面積小。但泵重心較高且齒輪拆裝不便，潤滑機構也相對復雜。

（2)泵的傳動方式

     在傳動結構布置上主要有以下兩種：其一是電動機與齒輪放在轉子的同一側如圖。從動轉子由電動機端齒輪直接傳過去帶動，這樣主動轉子軸的扭轉變形小，則兩個轉子之間的間隙不會因主動軸的扭轉變形大而改變，故使轉子之間的間隙在運轉過程中均勻。真空泵的兩個轉子是通過一對高精度齒輪來實現其相對同步運轉的。主動軸通過聯軸器與電機聯接。這種傳動方式的最大缺點是：a.主動軸上有三個軸承，增加了泵的加工和裝配難度，齒輪的拆裝及調整也不便；b.整體結構不勻稱，泵的重心偏向電動機和齒輪箱一側。

特點

(1)在較寬的壓力范圍內有較大的抽速；

(2)轉子具有良好的幾何對稱性，故振動小，運轉平穩。轉子間及轉子和殼體間均有間隙，不用潤滑，摩擦損失小，可大大降低驅動功率，從而可實現較高轉速；

(3)泵腔內無需用油密封和潤滑，可減少油蒸氣對真空系統的污染；

(4)泵腔內無壓縮，無排氣閥。結構簡單、緊湊，對被抽氣體中的灰塵和水蒸汽不敏感；

(5)壓縮比較低，對氫氣抽氣效果差；

(6)轉子表面為形狀較為復雜的曲線柱面，加工和檢查比較困難

3. 真空泵分類一

利用泵腔容積的周期性變化來完成吸氣和排氣過程的一種真空泵，氣體在排出前被壓縮。

這種泵分為往復式及旋片式兩種：

（1） 往復式真空泵：是利用泵腔內活塞做往復式運動，將氣體吸入、壓縮并排出。因此，又稱為活塞式真空泵。

（2） 旋片式真空泵：是利用泵腔內活塞做旋轉運動，將氣體吸入、壓縮并排出。旋轉真空泵又有如下幾種形式：         ① 油封式真空泵：它是利用油類密封各運動部件之間的間隙，減少有害空間的一種旋轉變容真空泵。這種泵通常帶有氣鎮裝置，故又稱氣鎮式真空泵。按其結構特點分為如下五種形式。

A滑閥式真空泵：在偏心轉子外部裝有一個滑閥，轉子旋轉帶動滑閥沿泵殼內壁滑動和滾動，滑閥上部的滑閥桿能在可擺動的滑閥導軌中滑動，而泵腔分成兩個可變容積。

B.旋片式真空泵：轉子以一定的偏心距裝在泵殼內并與泵殼內表面的固定面靠近，在轉子槽內裝有兩個（或兩個         以  上）旋片，當轉子旋轉時旋片能沿其徑向槽往復滑動且與泵殼內壁始終接觸，此旋片隨轉子一起旋轉，可將泵腔分成幾個可變容積。

C.余擺線式真空泵：在泵腔內偏心裝有一個型線為余擺線的轉子，它沿泵腔內壁轉動并將泵腔分成兩個可變容積。 E.多室旋片式真空泵：在一個泵殼內并聯裝有由同一個電動機驅動的多個獨立工作室的旋片真空泵。

D.定片式真空泵：在泵殼內裝有一個與泵內表面靠近的偏心轉子，泵殼上裝有一個始終與轉子表面接觸的徑向滑片，當轉子旋轉時，滑片能上下滑動將泵腔分成兩個可變容積。

4. 真空泵按真空度分類

      粗真空系 主要用來抽除空氣和其它有一定腐蝕性、不溶于水、允許含有少量固體顆粒的氣體。廣泛用于食品、紡織、醫藥、化工等行業的真空蒸發、濃縮、浸漬、干燥等工藝過程中。按其真空度可以分為：粗真空、高真空、超高真空三大類。 該型泵具有真空度高、結構簡單，使用方便、工作可靠、維護方便的特點。 主要用于粗真空。抽氣量大的工藝過程中。它主要用來抽除空氣和其它無腐蝕，不溶于水，含有少量固體顆粒的氣體，以便在密閉容器中形成真空。所吸氣體中允許混有少量液體。它被廣泛應用于機械、制藥、食品、石油化工等行業中。

     廣泛應用于化工、食品、建材等部門，特別是在真空結晶、干燥、過濾、蒸發等工藝過程中更為適宜。     無油(耐腐蝕)立式往復真空泵是臥式真空泵的更新換代產品，是獲得粗真空的主要設備。是獲得粗真空的主要真空設備之一。由于采用全密封裝置，實現了曲軸箱和汽缸的完全隔離；加上活塞環使用了自潤滑材料，便實現了先進的無油潤滑。由于無污水排放，所以該型真空泵特別適用于化工、醫藥和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空浸漬等工藝過程中。

        高真空系 滑閥式真空泵 （Rotary Piston Vacuum Pump） 廣泛應用于真空拉晶、真空鍍膜、真空冶金、真空熱處理、真空浸漬、真空干燥、真空蒸餾、真空練泥、航空航天模擬試驗等新材料、新技術、新工藝的生產與研制中。 滑閥真空泵可單獨使用，也可作為羅茨真空泵、油增壓泵、油擴散泵的前級泵的使用。當抽吸對黑色金屬有腐蝕、對真空油起化學反應、含大量蒸汽、大量粉塵的氣體時，需附加裝置。優點：相比旋片式真空泵耐用性要高好幾倍且抽氣速率大，價格相對高一點。

       它可以單獨使用，也可作為增壓泵、擴散泵、分子泵的前級泵使用。該型泵廣泛應用于冶金、機械、電子、化工、石油、醫藥等行業的真空冶煉、真空鍍膜、真空熱處理，真空干燥等工藝過程中。用來抽除密閉容器的氣體的基本設備之一。 旋片式真空泵 ( Sliding Vane Rotary Vacuum Pump ) 具有結構緊湊，體積小，重量輕，噪音低，振動小等優點。所以，它適用于作擴散泵的前級泵，而且更適用于精密儀器配套和實驗室使用。例如：質譜儀器，冰箱流水線，真空冷凍干燥機等。

       主要用于真空機組的主泵，需要用前級泵輔助。如：水環式真空泵，滑閥真空泵，立式無油真空泵，分子真空泵等。國內最大羅茨真空泵保持紀錄為20000L/S。羅茨真空泵 ( Roots Vacuum Pump ) 是一種旋轉式變容真空泵，須有前級泵配合方可使用在較寬的壓力范圍內，有較大的抽速，對被抽除氣體中含有灰塵和水蒸汽不敏感。廣泛用于冶金、化工、食品、電子鍍膜等行業。
